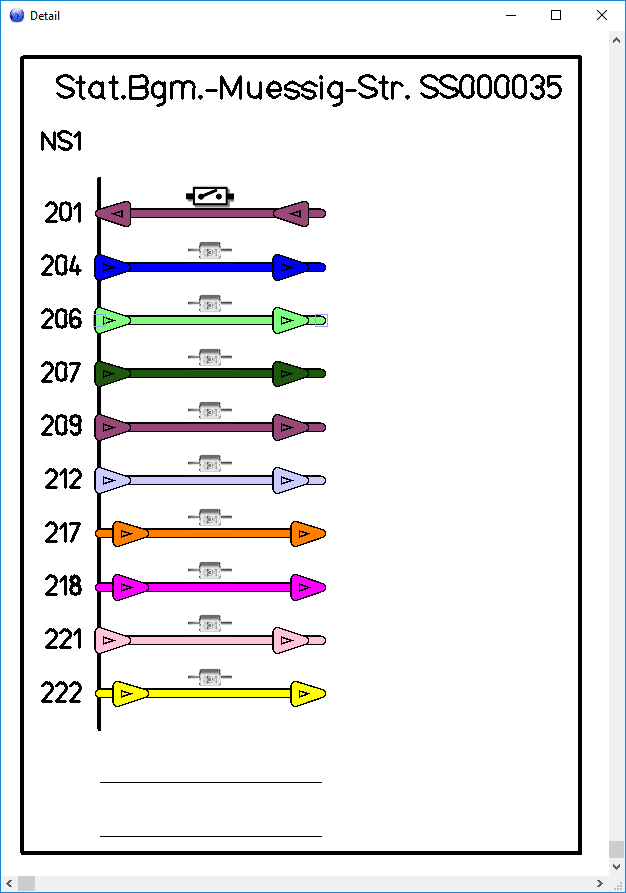

Aus dem Dialog zum Schalten von Stationen und Kabelverteilern heraus läßt sich ein Schaltbild, also das Innenleben der Station, als Grafik erzeugen. Die Grafik wird jeweils neu generiert und stellt die Funktionsblöcke der Station schematisch dar..
Administration
Variable VS.NSP.Circuit.Userparams
In der Konfiguration kann diese Variable global definiert werden. Sie wird als (letzter) Parameter an die Funktion Circuit zur Erzeugung des Schema übergeben.
Inhalte:
/REVERSE bewirkt ein Umdrehen der Ausrichtung im Schema. Die Schiene mit der alphabetisch kleinsten Bezeichnung liegt dann unten.
Anwendung:
InitializeParameter VS.NSP.Circuit.Userparams VALUE//Reverse
/COMPLETE gibt auch die Eingänge an den Schienen aus, die keine Leitung angeschlossen haben
Anwendung:
InitializeParameter VS.NSP.Circuit.Userparams VALUE//Complete
