Interne Struktur von Moskito

Top  Previous  Next

Datenarten

Die zwei Hauptdatenarten, die in GIS benutzt werden, sind Vektordaten und Rasterdaten.



Vektordaten werden verwendet, um getrennte Eigenschaften wie getrennte Positionen (Punkte), Linien (polylines) und Flächen (Polygone, geschlossene polylines) darzustellen. Das grundlegende Element ist ein Punkt, der durch x, y Koordinaten definiert wird. Linien und Flächen werden erzeugt, indem man zwei oder mehr Punkte miteinander verbindet.



Rasterdaten werden verwendet, um ununterbrochene numerische Werte z.B. aus der Topografie darzustellen. Eigenschaften werden mit einer Matrix aus Zellen dargestellt, in denen jede Zelle seinen eigenen Wert erhält. Die Zellengröße oder die sogenannte Auflösung beeinflusst die Genauigkeit der Darstellung.



Bilder, z.B. Luftaufnahmen, gehören auch zur Rasterdatenart.



Typische Vektordaten: Straßennetz

Typische Rasterdaten: Topografie

image7_86

image7_87



Objektmodell

Ein Plan besteht aus einzelnen Objekten. Diese Objekte sind eine vereinfachte Darstellung der realen Objekte. Sie schließen nicht alle Eigenschaften der realen Objekte ein, sondern nur die Eigenschaften, die für den GIS-Benutzer von Interesse sind.

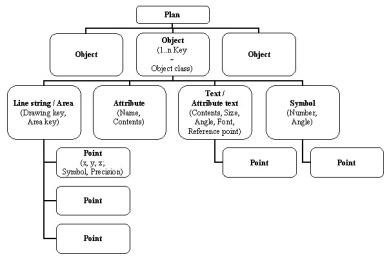

Ein Objekt besteht aus einzelnen Elementen. Es gibt grafische Elemente für die Darstellung der Geometrie und Attributelemente für die Darstellung von Attributen. Alle Elemente, die zu einem Objekt gehören, werden unter Objekteigenschaften zusammengefasst.

image7_88

graphische Elemente

Attributelemente

Punkte

Polylines (Strings)

Polygone (geschlossene Strings)

Text

Attributtext

Symbole

Raster

Attribut 1

Attribut 2

Attribut n

Pseudoattribute (berechnet von anderen Attributen)



Die Grafik- und Attributelemente werden zueinander in Bezug gesetzt, jedoch sind nicht alle Attributelemente im Plan sichtbar.



Für jede Objektart gibt es eine Definition, die beschreibt welche Elemente vorgeschrieben und welche optional sind. Außerdem enthält das Datenmodell Informationen über die Gruppen, zu der die Objektart gehört, über die Richtlinien für einen korrekten Plan, über die Richtlinien für Analyse und Verarbeitung etc.



Die Datenstruktur in Moskito

Die folgende Tabelle zeigt das Moskito-Installationsverzeichnis mit den wichtigsten Unterverzeichnissen.



image7_89

Command: ausführbare Dateien

Doc.: Dokumentation

Hilfe: Hilfe-Funktion

Batch: Batch Dateien (benutzen Moskito Makrosprache)

Database: Datenmodelle

Menu: Menüs für die Digitalisierung

Messages: (Meldungs-) Dateien für die Dialogboxen

Signatur/Symbole: Tabellen für die grafische Anzeige von Objekte

Workfile: Workfile zum Sichern von Änderungen ohne den Plan direkt zu speichern.



Die Anwendungen werden in einem separaten Verzeichnis gespeichert:



image7_90

ALKIS: Katasterdaten

Kanal: Abwassernetze für das Trink- oder Abwasser (wird in diesen Übungen benutzt)

Mapping: Mapping und  Tourismus



Hinweis: Die Applikation Mapping beinhaltet Tourismus



Die entsprechenden Daten werden in einem separaten Verzeichnis gespeichert:



image7_91

ALKIS: Katasterdaten

Kanal: Verwaltung der Abwassernetze für das Trink- oder Abwasser (wird in diesen Übungen benutzt).

          Die geöffneten Unterverzeichnisse stellen die thematischen Ebenen dar

          Haltung - > Abwasserkanal

          Schacht

          Schaden

Mapping: Mapping und Tourismus



Moskito Funktionen

Die folgende Tabelle gibt einen Überblick über das Menü mit den wichtigsten Funktionen:



Datei

Projekte öffnen und anlegen, Daten hinzufügen, speichern, löschen,

Schließen, Beenden,

Import, Export,

Druck

Bearbeiten

Wiederholen, Rückgängig, Fenster in Zwischenablage,

Unterbrechen

Ansicht

Navigation und Zoomfunktionen

Windows

Toolbars

Fachschalen

Projekte öffnen

Suchen

Pläne und Objekte finden

Themen

Definitionen von unterschiedlichen Layerkombinationen abhängig von der Aufgabenstellung. (noch nicht voll unterstützt)

Ebenen

An- / Ausschalten von verschiedenen Layern

Daten

Eigenschaften anzeigen, erzeugen und bearbeiten von Objekten und Elementen

Konstruieren

Funktionen für das Erzeugen von Objekten und Elementen

Abmessung

Zeichenfunktionen

Analyse

Längen und Flächenberechnungen, erzeugen von Reports, Attributabfrage, Einfärben nach, Statistiken

Selektion

Selektieren nach unterschiedlichen Kriterien und Methoden

Verwalten

Management von Plänen, Tabellen, Prozeduren

Digitalisieren

Einstellungen

Extras

Überprüfen und korrigieren von Plänen, Objekten und Netzen

Menügröße

Rasterfunktionen

Hilfe

Dokumentation, Handbücher

Kanal

Spezielle Funktionen des Projekts
