Ziel
Überblick zu Attributen und Objektlisten.
Definitionen
Die folgende Funktion gibt Ihnen einen schnellen Überblick über die Objekte und Attribute die im Plan enthalten sind. Die Funktion
zeigt die Objekte und die entsprechenden Attribute für alle z.Z. aktiven Ebenen. Es wird empfohlen, nur die Ebene die von Interesse ist einzuschalten, wenn man die Funktion verwendet.
Aufgabe 1
In unserem Beispiel möchten wir einen Überblick über die Profilhöhen erhalten, die im Abwassernetz verwendet werden.
Folglich muss nur der Layer "Auskunft EbeneHaltung" eingeschaltet sein:
Hinweis: Sollte die Icon-Leiste nicht komplett sichtbar sein, ziehen Sie diese einfach eine Zeile nach Unten.
Laden Sie das Projekt „Neckargemünd(klein)“,

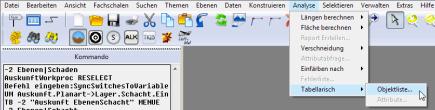

und öffnen Sie die Objektliste.

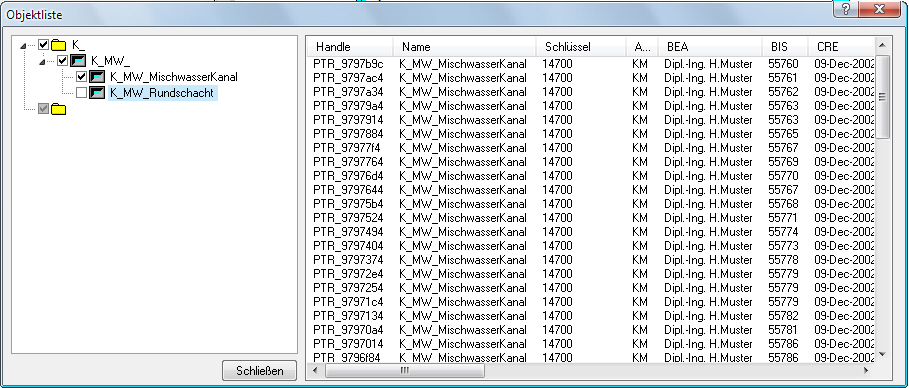

Hinweis: Achten Sie darauf, dass nur der Objekttyp "K_MW_MischwasserKanal" eingeschaltet ist.
Hinweis: Sollte die Tabellenüberschrift nicht lesbar sein, kann diese einfach mit der Maus "aufgezogen" werden.
Verwenden Sie nun die untere Scrollbar, um nach dem Attribut PRH (= Profilhöhe) zu suchen. Verwenden Sie dann die rechte Scrollbar, um einen Überblick über die unterschiedlichen Werten zu bekommen.
Aufgabe 2

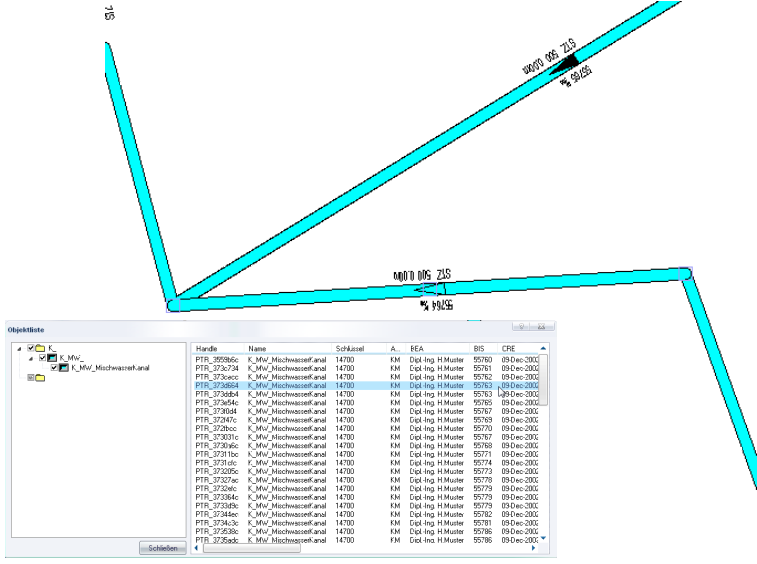

Die Objektliste bietet zudem noch eine zweite Funktionalität an. Diese unterstützt Sie beim Suchen einzelner Objekte. Wann immer Sie einen Datensatz in der Tabelle markieren, springt die Ansicht zum entsprechenden Objekt und kennzeichnet dieses (siehe Abbildung).
Hinweis: Verwenden Sie die Scrollbar, um den entsprechenden Datensatz zu Finden.

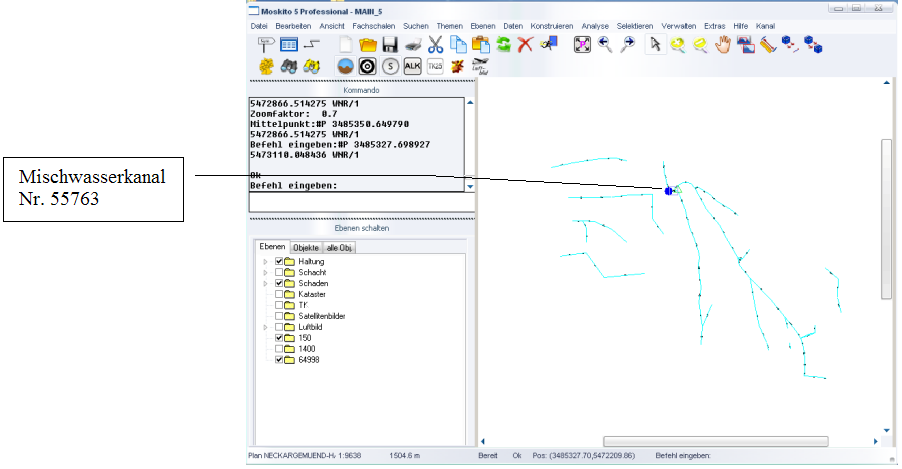

Markieren Sie den Abwasserkanal Nr. 55763 (NAM = 55763) in der Objektliste und finden Sie heraus, an welcher Stelle im Netz er liegt.
Um einen Überblick zu erhalten, zoomen Sie heraus. Verwenden Sie hierzu:
.
