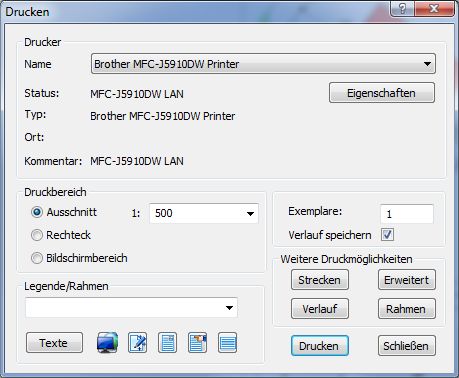

Dieser Druckdialog beschränkt sich auf nur einige Einstell- und Variationsmöglichkeiten, die aber in der Praxis völlig ausreichen. Möchte man speziellere Einstellungen vornehmen und z.B. in andere Medien drucken, empfiehlt sich die Benutzung des Dialogs „Drucken erweitert“. Die einzelnen Felder des Dialoges besitzen die folgenden Funktionen:
1. Drucker > Name > Aussuchen des Druckers auf den der Plan ausgegeben werden soll.
2. Drucker > Eigenschaften > Öffnet den Konfigurationsdialog des Druckers.
3. Drucker > Status bis Kommentar > Zeigen Infos über den Drucker.
4. Druckbereich > Ausschnitt > Die Größe des Ausschnittes wird über die Konfigurationseinstellung des Druckers selbst festgelegt (siehe 2.), z.B. A4.
Nach Betätigen des „Drucken“ – Buttons, wird der Anwender aufgefordert den Mittelpunkt festzulegen. Der Druckausschnitt wird graphisch dargestellt.
5. Druckbereich > Rechteck > 3 Punkte müssen mit der Maus festgelegt werden, die den Druckausschnitt festlegen.
6. Druckbereich > Bildschirmbereich > Der aktuell sichtbare Bildschirmbereich wird gedruckt.
7. Druckbereich > 1: > Hier hat man die Möglichkeit den Maßstab des Plots festzulegen. In der Liste sind die gängige Maßstäbe eingetragen, jedoch wird auch die Eingabe eigener Werte unterstützt.
8. Exemplare > Anzahl > Legt die Menge der Kopien fest. Default ist 1.
9. Legende/ Rahmen > Vorhandene Rahmen müssen evtl. vorher über Verwalten | Tabellen | Laden nachgeladen werden. Dann stehen diese zur Auswahl in der Listbox bereit und können über den „Beschriftungen“ Button kommentiert werden.
10. Button „Drucken“ > Führt den Druckvorgang aus und schließt den Dialog.
11. Button „Schließen“ > Beendet den Druckdialog.
