Die Moskito Funktion NetCheck testet ein Netz von Knoten und Kanten auf Korrektheit. Das Netz wird aus den selektierten Objekten gemäß den Definitionen in einer Selektionsdatei aufgebaut. Neben den von der Funktion zur Verfügung gestellten Standardtests können in einer Bedingungsdatei anwenderspezifische Testanweisungen definiert werden.
Die ausführliche Beschreibung der Funktion inklusive der Syntax von Selektions- und Bedingungsdatei befindet sich im Referenzhandbuch.

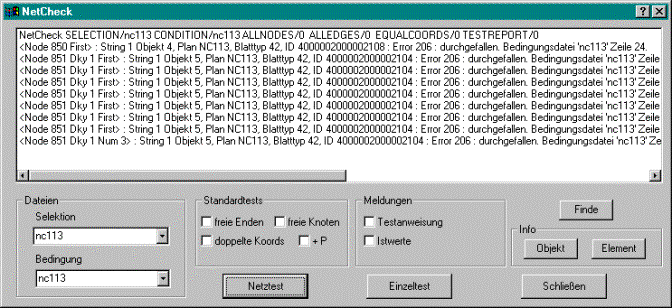

Die Grafik zeigt das Ergebnis eines Netztests mit den der Selektionsdatei nc113.sel und der Bedingungsdatei nc113.cond.
Dateien
Als Default werden die Dateien im Pfad GDS$TABLES_CHECK gesucht. Liegen sie nicht in diesem Pfad, so sind ihre vollständigen Pfadnamen erforderlich.
Selektion
Der Name der Selektionsdatei. Besitzt er die Standardendung .sel, dann darf diese entfallen. In der obigen Grafik ist nc113 als Kurzform für nc113.sel eingetragen.
Bedingung
Der Name der Bedingungsdatei mit den Testanweisungen. Besitzt er die Standardendung .cond, dann darf diese entfallen. In der obigen Grafik ist nc113 als Kurzform für nc113.cond eingetragen.
Standardtests
In den Feldern können die durchzuführenden Standardtests ausgewählt werden.
Bei der Aktivierung von „freie Enden“ erfolgen Meldungen bei Kantenenden, die nicht an einem Knoten hängen.
„Freie Knoten“ erzeugt Meldungen bei Knoten ohne Kanten, die nicht explizit mit einer Anweisung der Bedingungsdatei getestet werden.
„Doppelte Koords“ erzeugt Meldungen bei inneren Stützpunkten von Stringelementen („innere“ bezeichnet alle Stützpunkte eines Stringelements ausgenommen den ersten und letzten), unter den folgenden Bedingungen:
• Sie sind keine Sollbruchstelle.
• Weder sie noch ihr Nachfolger haben den Linktyp LINK_P.
• Sie liegen auf anderen Stützpunkten, die nicht als Knoten definiert sind.
„+P“ entspricht „doppelte Koords“ bis auf den Unterschied, dass Meldungen auch bei Stützpunkten mit Linktyp LINK_P erfolgen. Wenn „+P“ aktiviert ist, dann ist die Einstellung von „doppelte Koords“ ohne Funktion.
Meldungen
Die Felder bestimmen den Umfang der Meldungen zu Knoten. Als Default wird neben den Daten zur Identifikation des betroffenen Objekts und Elements nur der Name und die entsprechende Zeile der Bedingungsdatei ausgegeben. Mit „Testanweisung“ erfolgt zusätzlich die Ausgabe der Testanweisung, und mit „Istwerte“ eine Auflistung der Kanten am Knoten.
Netztest
Der Button Netztest startet die Funktion NetCheck. Der Funktionsaufruf und die Meldungen werden im Ausgabefeld der Dialogbox aufgelistet.
Einzeltest
Nach einem Netztest kann eine der Meldungen im Ausgabefeld angeklickt und mit dem Button Einzeltest der Test nur für das Element der Meldung durchgeführt werden. Das Grafikfenster von Moskito wird automatisch auf das zugehörige Objekt gezoomt.
Finde und Info
Enthält das Ausgabefeld der Dialogbox nach einem Netz- oder Einzeltest Meldungen, so kann eine von ihnen durch Anklicken ausgewählt und mit dem Button Finde das Grafikfenster von Moskito auf das zugehörige Objekt gezoomt werden. Nach der Aktion Finde zeigen die Buttons Objekt und Element des Info Feldes die Eigenschaften des Objekts bzw. Elements der Meldung an.
