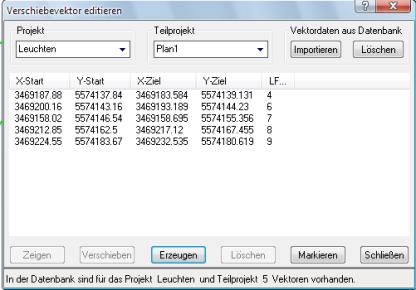

Der Dialog ermöglicht die individuelle Sicherung von Verschiebevektoren in einer Datenbank. Es können Vektoren für Texte und Punkte hinterlegt werden. Der Vorteil bei dieser Vorgehensweise ist, dass Verschiebungen nicht im geöffneten Plan gespeichert werden, sondern Bedarfsorientiert abgerufen werden können.
Projekt
Hier wird ein neuer Projektname gesetzt, bzw. aus bereits definierten Projekten eines ausgewählt.
Teilprojekt
Wie unter Projekt werden auch hier Teilprojektnamen definierten bzw. ausgewählt.
Vektordaten aus Datenbank Importieren
Die in der Datenbank definierten Vektoren des ausgewählten Teilprojekts werden auf die selektierten Plandaten angewendet, und sofort in der Graphik nachgezogen.
Vektordaten aus Datenbank Löschen
Alle Vektoren des ausgewählten Teilprojekts werden aus der Datenbank gelöscht.
Zeigen
Ein in der Liste markierter Vektor wird in Grafik angezeigt.
| • | Gewünschte Zeile mit Vektor markieren. |
| • | Über den Button Zeigen positioniert sich die Graphik auf das zu verschiebende Element, und die Verschiebung wird mittels eines Vektorpfeils visualisiert. |
Verschieben
Für den markierten Vektor aus der Liste, kann eine neue Position im Grafik angegeben werden
| • | Gewünschte Zeile mit Vektor markieren. |
| • | Über den Button Verschieben positioniert sich die Graphik auf das zu verschiebende Element, und es kann mittels Mouse neu positioniert werden. |
Erzeugen
Für ein Planelement wird ein neuer Vektor in der Graphik definiert, und in die Datenbank eingetragen.
| • | In Grafikfenster mittels Mouse ein Element identifizieren, |
| • | und die neue Zielposition bestimmen, indem eine neue Zielposition digitalisieren wird. |
Markieren
Ein in der Graphik markierter Vektor wird in Liste angezeigt
| • | Der Button Markieren fordert zur Auswahl eines Elementes auf. |
| • | Nach Identifizierung des Elementes wird der Verschiebevektor in der Auswahlliste hervorgehoben |
Löschen
Ein in der Vektorliste markierter Eintrag wird gelöscht, und das verschobene Element im Graphikfenster zurückgesetzt.
Schließen
Dialog wird geschlossen
