Alle Redlining-Objekte werden gelöscht

Alle erfassten Redlining-Objekte werde gelöscht.

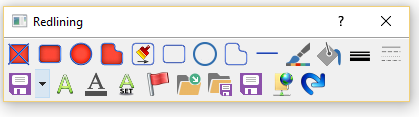

Rechteck zeichnen

Erstellen Sie das Rechteck (mit Flächenfüllung) durch Angabe von zwei Punkten.

Nachdem der Button betätigt wurde, wird durch Anklicken 2er Punkte mit der linken Maustaste die Abmessungen des Rechtecks festgelegt. Nun können für das gezeichnete Rechteck die Linienfarbe , die Füllfarbe, die Linienstärke , sowie die Linienart beliebig verändert werden. Sind noch keine Parameter gewählt, wird für die Linienfarbe 1 (Schwarz), Füllfarbe 3 (Rot), Linienstärke 0 (normal), sowie Linienart 0 (Durchgezogen) gesetzt.

Kreis zeichnen

Klicken Sie zuerst auf den Mittelpunkt des Kreises (mit Flächenfüllung).

Nachdem der Button betätigt wurde,wird durch Anklicken des Bogenmittelpunktes mit der linken Maustaste die Position des Kreises festgelegt. Danach öffnet sich ein Dialog, der den Radius (in Meter) abfragt. Radius eingeben und mit OK bestätigen. Wie unter Rechteck zeichnen beschrieben, können alle Linien- und Füllparameter verändert werden.

Polygon zeichnen

Nachdem der Button betätigt wurde, die entsprechenden Polygonpunkte mit der linken Maustaste anklicken. In den Spline-Modus gelangt man durch gleichzeitiges Drücken der STRG-Taste. Um das Polygon zu schließen, muß die Enter-Taste gedrückt werden. Ein „Fangen“ des zuerst gezeichneten Punktes ist nicht notwendig. Wie unter Rechteck zeichnen beschrieben können alle Linien- und Füllparameter verändert werden.

Fläche übernehmen

Um eine vorhandene Fläche als Redliningobjekt zu übernehmen bitte eine geschlossene Fläche durch anklicken auswählen, und den Button Fläche übernehmen anklicken. Über die ausgewähle Fläche wird ein neues Redliningobjekt erzeugt. Das alte Objekt wird dabei nicht gelöscht.

Rechteck zeichnen ohne Flächenfüllung

Funktionalität analog zu Rechteck zeichnen, allerdings ohne Flächenfüllung. Sind noch keine Parameter gewählt, wird für die Linienfarbe 1 (Schwarz), Linienstärke 0 (normal), sowie Linienart 0 (Durchgezogen) gesetzt.

Kreis zeichnen ohne Flächenfüllung

Funktionalität analog zu Kreis zeichnen, allerdings ohne Flächenfüllung. Sind noch keine Parameter gewählt, wird für die Linienfarbe 1 (Schwarz), Linienstärke 0 (normal), sowie Linienart 0 (Durchgezogen) gesetzt.

Linienzug zeichnen

Funktionalität analog zu Polygon zeichnen, allerdings ohne Flächenfüllung. Sind noch keine Parameter gewählt, wird für die Linienfarbe 1 (Schwarz), Linienstärke 0 (normal), sowie Linienart 0 (Durchgezogen) gesetzt.

Linie zeichnen

Durch Anklicken 2er Punkte mit der linken Maustaste wird die entsprechende Linie gezeichnet. Alle Linienparameter (Linienfarbe, -art, -stärke) können verändert werden. Sind noch keine Parameter gewählt, wird für die Linienfarbe 1 (Schwarz), Linienstärke 0 (normal), sowie Linienart 0 (Durchgezogen) gesetzt.

Linienfarbe

Ermöglicht die Änderung der Linienfarbe durch Auswahl einer neuen Farbe aus einer vordefinierten Liste. Durch Drücken des Buttons wird die Listbox mit den 40 möglichen Linienfarben geöffnet. Durch Klicken auf die entsprechende Farbe, ist diese gesetzt. Ist ein Redlining-Objekt offen (außer Text), ändert sich die Linienfarbe dementsprechend.

Füllfarbe

Ermöglicht die Änderung der Flächenfüllung durch Auswahl einer neuen Farbe aus einer vordefinierten Liste. Wie unter Linienfarbe beschrieben wirkt sich nur auf Redlining-Objekte mit Flächenfüllung aus.

Linienstärke

Ermöglicht die Änderung der Linienstärke durch Auswahl aus einer vordefinierten Liste. Durch Drücken des Button wird die Listbox mit den 2 möglichen Linienstärken (Normal oder Fett) geöffnet. Durch Klicken auf die entsprechende Auswahl, ist diese gesetzt. Ist ein Redlining-Objekt geöffnet, ändert sich die Linienstärke dementsprechend (außer bei Text).

Linienart

Ermöglicht die Änderung der Linienart durch Auswahl aus einer vordefinierten Liste. Zur Auswahl stehen 4 verschiedene Linienarten (Durchgezogen, Gestrichelt, Strich-Punkt, Gepunktet). Durch Klicken auf die entsprechende Auswahl, ist diese gesetzt. Ist ein Redlining-Objekt geöffnet, ändert sich die Linienart dementsprechend (außer bei Text).

Icon setzen

Erfassen eines Icons durch Auslösung in der Grafik. Optional kann über die Combobox eine Auswahldialog geöffnet werden, in dem aus einer vordefinierten Bibliothek ein Icon vorgewählt werden kann.

Text erzeugen und horizontal ausrichten

In das Eingabefenster den zu erfassenden Text eingeben und Bestätigen. Nach Anklicken dieses Button öffnet sich ein Dialogfeld, in dem der entsprechende Text eingegeben wird. Mit OK bestätigen, und mit der linken Maustaste den Bezugspunkt für den Text festlegen. Der Text wird automatisch horizontal ausgerichtet. Im Text-Setup (öffnen mit Button Textfarbe) werden die aktuellen Werte (Textart, -größe) des geöffneten Textes angezeigt und können verändert werden. Ist nichts voreingestellt, ist die Textart „normal“ sowie die Textgröße auf 250 gesetzt.

Text erzeugen und manuell ausrichten

In das Eingabefenster den zu erfassenden Text eingeben und Bestätigen. Wie unter  Text erzeugen und horizontal ausrichten beschrieben, jedoch muß zusätzlich zum Bezugspunkt, die Bezugsrichtung festgelegt werden.

Textfarbe

Ermöglicht die Änderung der Textfarbe durch Auswahl einer neuen Farbe aus einer vordefinierten Liste. Wie unter Füllfarbe beschrieben. Durch Klicken auf die entsprechende Farbe, ist diese gesetzt. Ist außerdem ein Redlining-Textobjekt offen, ändert sich die Farbe dementsprechend.

Text-Setup

Ermöglicht die Änderung der Textart und Textgröße  durch Auswahl in einer vordefinierten Liste. Im Text-Setup kann die Textart und die Textgröße für einen neuen Redlining-Text festgelegt werden. Bei einem geöffneten Redlining-Text werden die entsprechenden Parameter angezeigt und können verändert werden. Die Textgröße ist mit 1/100 mm angegeben. Der An2wender kann auch eine eigene Textgröße eingeben, die nicht zur Auswahl steht. Mit der Taste Ausführen werden die gewählten Parameter übernommen.

Laden

Laden eines vorhandenen Plans im Format HDF, die Auswahll erfolgt  über das Dateiauswahlfenster.

Speichern als

Speichern eines Plans im Format HDF, der Speicherordner wird  über das Dateiauswahlfenster definiert.

Speichern

Speichern eines Plans im Format HDF. Der gespeicherte Plan wird für alle User zugänglich in der Planverwaltung im Segment Redlining gespeichert.

Für alle speichern

Diese Option speichert den, oder die Pläne in einer öffentich zugänlichen Datenbank (Beispielsweise Oracle), sodaß sie für alle User zugänglich sind.

Redlining-Objekte im offenen Plan ablegen.

Solange der Button aktiv ist, werden alle neuen Redlining-Objekte nicht im Redlining-Segment, sondern im offenen Plan abgelegt. Beim Aktivieren des Buttons erfolgt eine Nachfrage, ob auch alle bereits vorhandenen Redlining-Objekte in den offenen Plan übernommen werden sollen.
