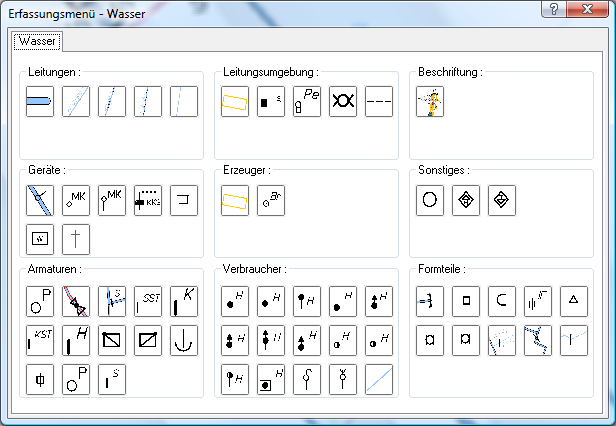

Ein für die Erfassung Steht Ihenen ein themenorientiertes Erfassunfsmenü zur Verfügung. Nach Aufruf der einzelnen Funktionen werden Ihnen nach und nach die erforderlichen Objektattribute abgefragt, und somit das zu erzeugende Objekt entsprechend parametriesiert.
Sie öffnen das Erfassungsmenü über die Menüleiste Wasser | Daten | Erfassen...
Alle Objekte und Elemente werden grafisch durch die Angabe von Stützpunkten festgelegt. Je nachdem, welche Art von Stützpunkt eingegeben wird, so wird auch die Art der Verbindung zum Vorgängerpunkt definiert. Moskito GIS unterscheidet zwischen P-, L-, R- und C-Verbindungen. Sie werden durch Klick mit der Maus in Verbindung mit verschiedenen Tastenkombinationen zugewiesen.
P: unsichtbare Verbindung und Anfang |
Linke Maustaste |
L: sichtbare Gerade |
Shift + Linke Maustaste |
C: Spline Verbindung |
Alt + Linke Maustaste |
R: Bogensegmentverbindung |
Strg + Linke Maustaste |
Einzelne Stützpunkte beispielsweise für Symbole oder Texte werden immer als P-Verbindung angegeben. Ebenso Linien-Anfangspunkte oder Punkte, die keine sichtbare Verbindung zu ihrem Vorgänger haben. Bei L-, R- oder C-Verbindungen wird jeweils eine gerade, kreisförmige oder geschwungene Linie zum Vorgängerpunkt dargestellt.
