Ziel
Wählen Sie Gegenstände abhängig von Attributwerten aus.
Definitionen
Die Funktion Selektieren - > nach Attribut:
wird verwendet, um eine Selektion nach Attributwerten zu definieren. Beispiele hierzu sind:
•Selektieren aller Abwasserkanäle mit einer Profilhöhe von 300 Millimeter.

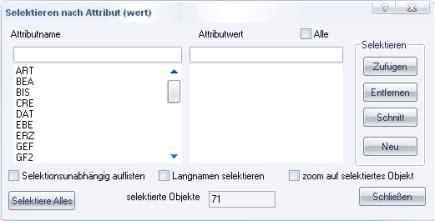

Dialogbox für Selektion -> nach Attribut:
Wie man an der Beschriftung der Buttons rechts erkennen kann, kann diese Funktion zwei Selektionen miteinander kombinieren (durch mehrfach Ausführung beliebige Konkatenationen von Selektionen möglich!).
Die Buttons haben folgende Bedeutungen:
Button |
Beschreibung |
|
Fügt die selektierten Objekte der gegenwärtigen Selektionsmenge hinzu. |
|
Entfernt die selektierten Objekte aus der gegenwärtigen Selektionsmenge. |
|
Ermittelt die Schnittmenge zwischen der aktuellen Selektion und der bisherigen Selektionsmenge. Nur Objekte, die vorher Teil der Selektionsmenge waren und die Attributkriterien erfüllen, bleiben selektiert. |
|
Eine neue Selektionsmenge wird erzeugt. Die gegenwärtige wird gelöscht. |
Aufgabe 1
Zur Übung sollen Sie alle Mischwasserkanäle mit einer Profilhöhe von 300 Millimeter selektieren.
Schalten Sie alle Ebenen, bis auf die Ebene Haltung aus.

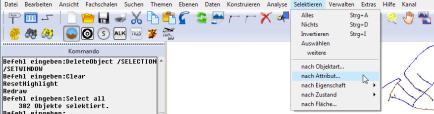

Benutzen Sie dann die Funktion Selektieren - > nach Attribut:
Die folgende Dialogbox öffnet sich

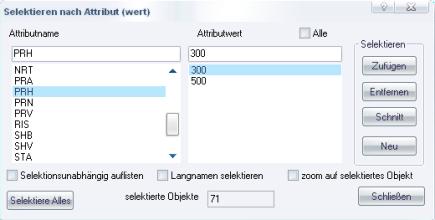

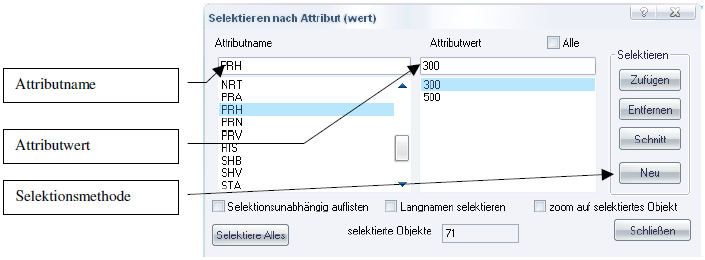

Im nächsten Schritt markieren Sie die Kurzbezeichnung für die Profilhöhe PRH in der linken Liste der Attributnamen und den Wert 300 in der rechten Liste der Attributwerte.
Klicken Sie dann auf „Neu“, um eine neue Selektion zu erzeugen, die nur die Haltungsobjekte mit einer Profilhöhe von 300 Millimeter enthält. Nur diese werden jetzt vollständig gesättigt dargestellt.

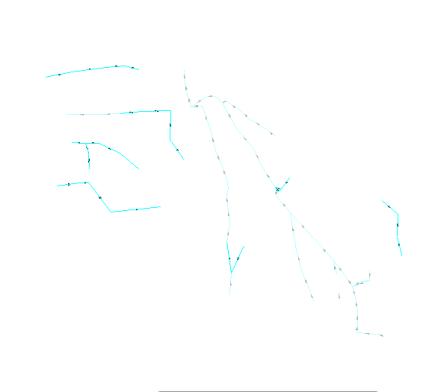

(Abb. Karte nach Zoom auf Plangrenzen)
Definitionen
Weitere Selektionsmethoden sind:
Nach Eigenschaft |
Die Selektion wird abhängig von Eigenschaften (z.B. Objektschlüssel, Zeichenschlüssel), die im Datenmodell definiert sind, erzeugt. |
Nach Zustand |
Die Selektion wird abhängig von dem Zustand des Objektes durchgeführt. Mögliche Zustände sind
•Neu •Verändert •Unverändert •Gelöscht
Diese Selektionsmethode ermöglicht es Ihnen ihre letzten Bearbeitungsschritte zurückzuverfolgen. |
Übung
Laden Sie die Kanaldaten von Neckargemünd(klein) (wenn noch nicht geschehen).
Selektieren Sie alle Schächte mit einer Schachtdeckelhöhe (SDH) von 100.2 m.
Kontrollieren Sie die Eigenschaften anhand der Objektliste.
Lassen Sie sich die Objekttypen aller selektierten Objekte anzeigen.
Wie viele Objekte haben eine Höhe von 100.2 m?
