Ziel
Erstellen Sie eine Insel mit einer Grenzlinie. Erzeugen Sie hierzu ein geschlossenes Polygon. Sie werden außerdem lernen, auf einem Bitmaphintergrund zu digitalisieren.
Hier taucht wieder das Problem exakt gleiche Koordinaten zu verwenden auf. Ein Polygon benötigt die gleiche Anfangs- und Endkoordinaten. Dies bedeutet nicht fast dieselben Werte, oder Werte so gut, dass Sie nicht den Unterschied sehen zu haben, sondern Sie benötigen exakt dieselben Werte. In Moskito GIS tun Sie dies, indem Sie zu eine vorhandene Koordinate einfangen. Hierzu verwenden Sie eine Taste in dem Utilityfenster.
Aufgabe
Digitalisieren Mithilfe eines Rasterbilds im Hintergrund.
Wechseln Sie zur Anwendung „Mapping“.
Laden Sie den asiatischen Kontinent (Datei|Laden aus Archiv, von Land, Asien)
Gehen Sie in den Explorer und wechseln Sie zu den Daten im Verzeichnis :
.. Moskito 5\Doc\Lessons
Dort finden Sie eine Bitmap namens „island.tif“ und die entsprechende Georeferenzdatei „island.tfw“.
Wenn Sie die TIF-Datei in das grafische Fenster von Moskito GIS ziehen, wird es von selbst positioniert und dient als Hintergrund für die folgende Digitalisieraufgabe.
•Zoomen Sie auf die Position der neuen Insel (nahe Vietnam).
•Öffnen Sie die Toolbar Utility
•Das Resultat ist der folgende Dialog:

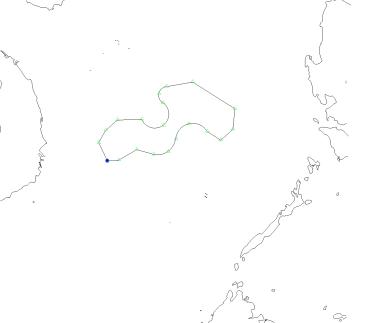

•Digitalisieren Sie die Grenze der neuen Insel mithilfe der Tasten für Geraden und Bogensegmente.
•Bevor Sie die Grenze mit einem letzten Punkt schließen, betätigen Sie die # CLS-Taste in der Utility Dialogbox. Der Benutzerdialog ändert sich von digitalisieren, auf identifizieren.
•Klicken Sie jetzt nahe der Ausgangsposition mit der Taste für Geraden. Das Polygon schließt sich und die Digitalisierung beendet sich automatisch.
