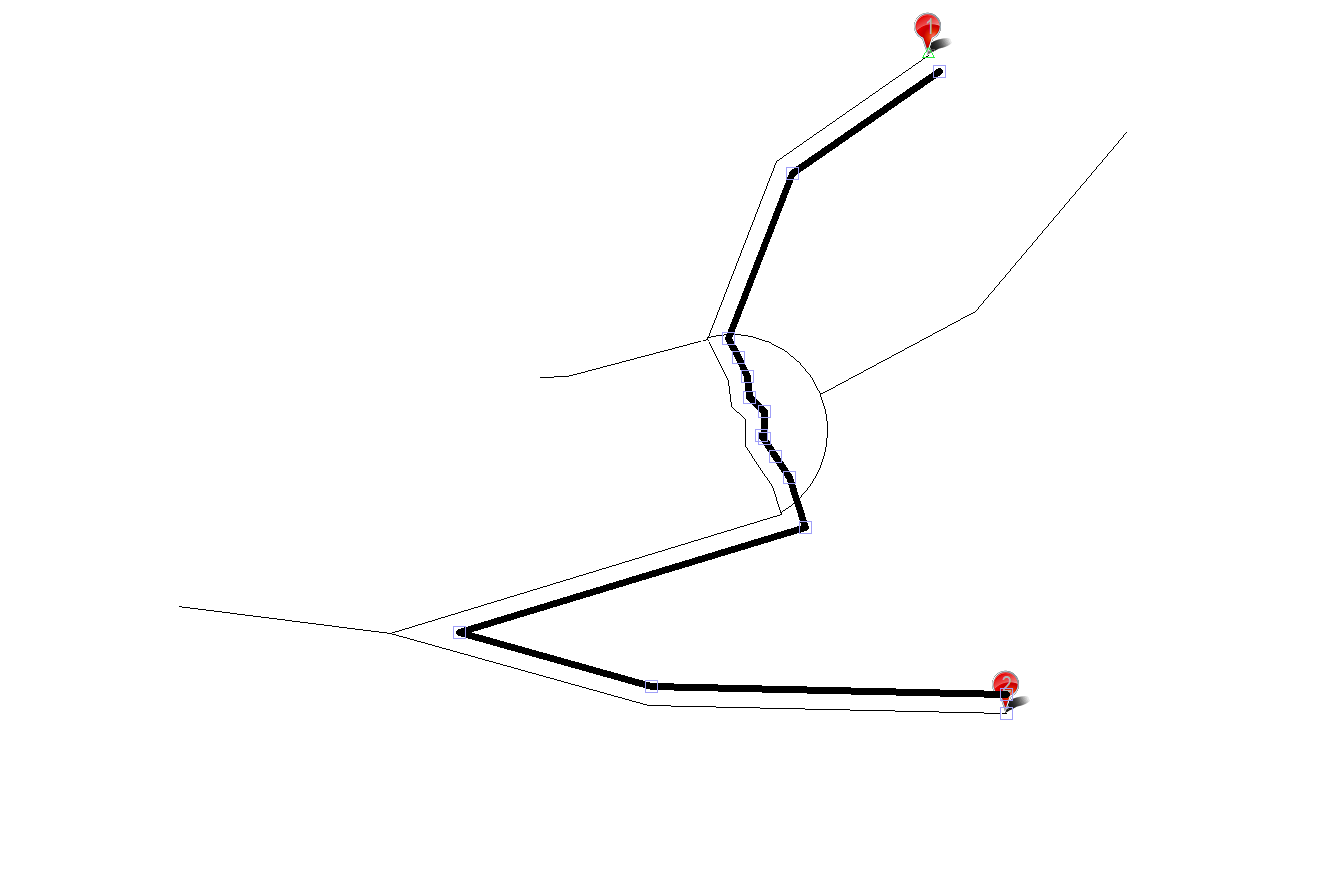

Das sich öffnende Dialogfeld für die Erstellung von Parallelen bietet drei grundlegende Funktionsweisen:
Die Parallelen werden nur skizziert (verschwinden nach dem nächsten Neuzeichnen) und die dazugehörigen Punkte werden in den Konstruktionspuffer übernommen.
Die Parallelen werden als neue Elemente des geöffneten Objekts erstellt
Die Parallelen werden (zusammen) als ein neues Objekt erstellt (Angabe des Objektschlüssels wird angefordert).
Darunter können die wesentlichen Parameter zur Parallelenerstellung eingegeben werden: - Anzahl der Parallelen (ohne die Grundlinie),
- Abstand der Parallelen untereinander (Dezimaltrennzeichen normalerweise "."),
- Abstand der ersten Parallele von der Grundlinie (Dezimaltrenner normalerweise ".").
Und eine Reihe von Optionskästchen:
Angabe in Metern
Normalerweise werden die obigen Angaben in 1/100 mm auf dem Plan übernommen, durch Aktivierung des Kästchens wird in Metern gerechnet).
Ecken runden
Es wird die Eckenausrundung bei den Berechnungen der Parallelen berücksichtigt. Weist die Grundlinie eine Ecke auf, so werden die äußeren Parallelen durch Kreisausschnitte ausgerundet.
Hinterschnitte zulassen
Normalerweise werden bei der Berechnung der Parallelen Hinterschnitte, d.h. Eigenüberschneidungen der Parallele, entfernt. Sie können durch dieses Optionskästchen aber explizit zugelassen werden.
Parallelen auf Grundlinie zulassen
Normalerweise werden Parallelen, die auf der Basislinie liegen, grundsätzlich nicht gezeichnet, um die Übersichtlichkeit zu wahren. Ist also im Feld "Abstand der ersten Parallele von der Grundlinie" nichts oder "0" eingetragen, dann wird automatisch auch der Wert für den Abstand zwischen den Parallelen genommen. Dieser Automatismus lässt sich durch Anklicken des Optionskästchens "Parallelen auf Grundlinie zulassen" deaktivieren.
Basislinie kann aus mehreren Strings bestehen
Soll eine Parallele über mehrere Strings gebildet werden, die über Start- und Endpunkt miteinander verbunden sind, so ist dieses Optionskästchen zu wählen.
Erster Punkt aller Parallelen ist gemeinsam
Alle Parallelen beginnen an dem digitalisierten Anfangspunkt
Letzter Punkt aller Parallelen ist gemeinsam
Alle Parallelen enden an dem digitalisierten Endpunkt
Start- und Endrichtung der Parallelen ist senkrecht
Wenn dieses Optionskästchen angeklickt ist, werden die Anfangs- und Endpunkte der Parallelen senkrecht zur Basislinie aufgereiht, d.h. die Start- und Endrichtung der Parallelen ist senkrecht.
Ist keiner der obigen drei Kästchen angeklickt, wird die Start- und Endrichtung der Parallelen als Dialog im Kommandofenster abgefragt. Digitalisiert werden muß dann jeweils der Anfangs- und Endpunkt der äußersten Parallele.
