Lektion 2: Organisieren/Einrichten von Layern

Top  Previous  Next

Ziel

Grundlegendes Verständnis von  Projekt, Layer und Plan. Layer verwalten.



Definitionen

Das Projekt definiert die Art der Fachschale die der Benutzer bearbeiten möchte. Vorhandene Fachschalen sind zum Beispiel: Kanal, Kataster, Mapping, etc.



Für jede dieser Application werden unterschiedliche thematische Layer definiert. Das Management der Abwassernetze (Kanal) ist in die folgenden thematischen Layer unterteilt:



Katasterdaten (Grundriss)

Haltung (Leitungen)

Schacht

Schaden



Ein Plan enthält Idealerweise die Daten, die zu einem der Layer gehören und verwaltet die Daten entsprechend ihrer Position. Für jede neue Region wird normalerweise ein neuer Plan angelegt. Es ist möglich, mehrere Pläne in einem Projekt zu verwenden. Viele Pläne können auch parallel verwendet werden.

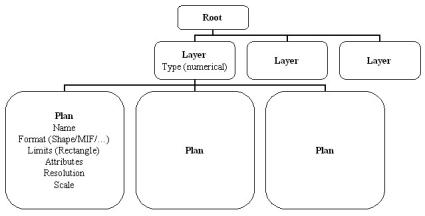

Die Abbildung zeigt die Abhängigkeiten zwischen Projekt (= root), Layer und Plan:



image7_20



Aufgabe

Das geöffnete Projekt enthält vier unterschiedliche Layer. Diese werden durch sieben  Anzeigesymbole in der Toolbar dargestellt und können unabhängig voneinander an- und ausgeschaltet werden. Die folgende Tabelle zeigt die unterschiedlichen Symbole und gibt eine kurze Beschreibung der Layer.



Layer an

Layer aus

Beschreibung

image7_21

image7_22

Katasterdaten, d.h. , Straßen, Häuser etc.

image7_23

image7_24

Satellitenbild

image7_25

image7_26

Topographische Karte 1:25 000 (TK25)

image7_27

image7_28

Luftbild

image7_29

image7_30

Haltung für Abwasser oder Trinkwasserkanäle.

image7_31

image7_32

Schacht für das Kontrollieren der Abwasserkanäle.

image7_33

image7_34

Schaden im Kanalisationssystem.



Indem Sie eine dieser Tasten anklicken, können Sie den entsprechenden Layer ein- oder ausschalten. Ein Layer, der eingeschaltet ist, wird vollständig in Farbe dargestellt. Ein ausgeschalteter Layer ist noch sichtbar, die Darstellung wird jedoch nicht mehr völlig gesättigt. Nachdem Sie mittels der Zoom - Funktionen Ihr Grafikfenster auf einen Beliebigen Ausschnitt positioniert haben, kann in der folgenden Abbildung der Unterschied zwischen eingeschaltetem und ausgeschaltetem Layer erkannt werden.



Hinweis: Die nachfolgende Abbildung soll verdeutlichen, wie selektierbare und nicht selektierbare Daten in Moskito dargestellt werden.

Alle Layer eingeschaltet

Alle Layer ausgeschaltet

image7_35

image7_36

image7_37

image7_38



Schalten Sie jetzt nur die Layer Haltung und Schacht ein. Beachten Sie, dass in Layern, die Rasterdaten (z.B. Luftbild) enthalten, kein „ausgrauen“ angewendet werden, sondern diese komplett aus der Präsentation genommen werden. Die Tasten und die Grafikfenster sollten wie in der folgenden Abbildung aussehen.



image7_39

image7_40

image7_41

image7_42



Sollte sich die grafische Ansicht nicht sofort anpassen, können Sie ein Neuzeichnen erzwingen, indem Sie den Button



image7_43



verwenden. Die Taste ist in vielen Situationen nützlich. Beim Verwenden von Moskito-Funktionen werden viele Grafiken vorübergehend hergestellt. Während des Neuzeichnens werden diese temporären Grafiken entfernt und die grafische Ansicht wird in ihrem ursprünglichen Zustand dargestellt.
